আধুনিক ইলেকট্রনিক্সের উচ্চ-স্টেকের বিশ্বে, আপনার পকেটে থাকা স্মার্টফোন থেকে শুরু করে আপনার ব্যবসাকে শক্তি প্রদানকারী সার্ভার পর্যন্ত, তাপ হল নীরব শত্রু। পারফরম্যান্স থ্রটলিং, সিস্টেমের অস্থিরতা এবং অকাল ব্যর্থতা সবই অপর্যাপ্ত তাপ ব্যবস্থাপনার ফলাফল। সুতরাং, আপনি কীভাবে নিশ্চিত করবেন যে আপনার সূক্ষ্ম উপাদানগুলি চাপের মধ্যে ঠান্ডা থাকে? উত্তরটি প্রায়শই একটি প্রতারণামূলকভাবে সহজ উপাদানের মধ্যে থাকে:তাপ পরিবাহী সিলিকন প্যাড.
দুই দশকেরও বেশি অভিজ্ঞতা সহ একজন তাপ ব্যবস্থাপনা বিশেষজ্ঞ হিসাবে, আমি নিজে দেখেছি কিভাবে এই উপাদানটির সঠিক প্রয়োগ পণ্যের নকশা এবং দীর্ঘায়ুতে বিপ্লব ঘটাতে পারে। এটা শুধু একটি উপাদান নয়; এটি তাপীয় অবক্ষয়ের বিরুদ্ধে প্রতিরক্ষার প্রথম লাইন।

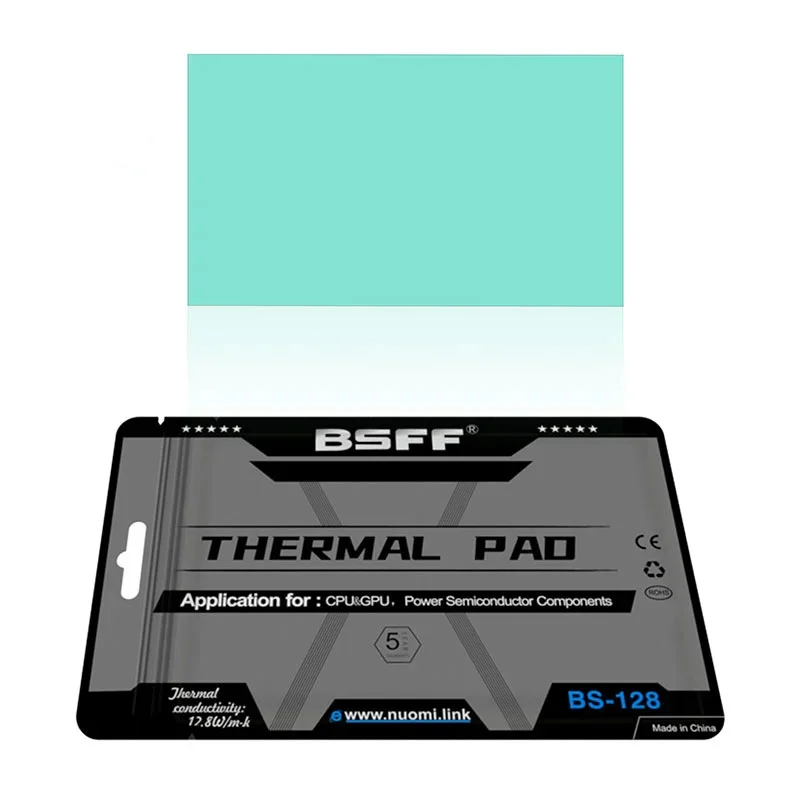

একটি তাপ পরিবাহী সিলিকন প্যাড একটি নরম, অনুগত, এবং অত্যন্ত বহুমুখী তাপীয় ইন্টারফেস উপাদান (টিআইএম)। এটি একটি তাপ-উত্পাদক উপাদান (যেমন একটি সিপিইউ, জিপিইউ, বা পাওয়ার ট্রানজিস্টর) এবং একটি তাপ সিঙ্ক বা শীতল সমাধানের মধ্যে মাইক্রোস্কোপিক বায়ু ব্যবধান পূরণ করার জন্য ডিজাইন করা হয়েছে। যেহেতু বায়ু তাপের একটি দুর্বল পরিবাহী, এই ফাঁকগুলি উল্লেখযোগ্য তাপ প্রতিরোধের সৃষ্টি করে। সিলিকন প্যাড এই শূন্যস্থানগুলি পূরণ করে, দক্ষতার সাথে উপাদান থেকে তাপ স্থানান্তর করে, এইভাবে সর্বোত্তম অপারেটিং তাপমাত্রা নিশ্চিত করে এবং ডিভাইসের নির্ভরযোগ্যতা বৃদ্ধি করে।
উচ্চতর গ্যাপ-ফিলিং ক্ষমতা:তাপীয় পেস্টের বিপরীতে, প্যাডগুলি সহজেই বড় এবং অসম ফাঁক পূরণ করতে পারে, যা সমাবেশে সহনশীলতার তারতম্যের জন্য ক্ষতিপূরণ দেয়।
বৈদ্যুতিক নিরোধক:তারা চমৎকার বৈদ্যুতিক বিচ্ছিন্নতা প্রদান করে, তাপ পরিচালনা করার সময় শর্ট সার্কিট প্রতিরোধ করে - একটি গুরুত্বপূর্ণ দ্বৈত ফাংশন।
ব্যতিক্রমী স্থিতিস্থাপকতা এবং পুনরায় ব্যবহারযোগ্যতা:এই প্যাডগুলি অসামান্য কম্প্রেশন সেট প্রতিরোধের অফার করে, যার অর্থ তারা একাধিক তাপচক্রের পরেও সময়ের সাথে সাথে তাদের আকৃতি এবং কর্মক্ষমতা বজায় রাখে। অনেকগুলি প্রোটোটাইপিং বা মেরামতের সময় পুনরায় ব্যবহার করা যেতে পারে।
আবেদন এবং পুনর্ব্যবহার সহজ:এগুলি পরিষ্কার এবং প্রয়োগ করা সহজ, তরল আঠালো বা তাপীয় গ্রীসের সাথে যুক্ত জগাখিচুড়ি দূর করে। এটি উত্পাদন গতি বাড়ায় এবং রক্ষণাবেক্ষণকে সহজ করে।
স্থায়িত্ব:আবহাওয়া, ওজোন এবং অনেক রাসায়নিকের প্রতিরোধী, দীর্ঘমেয়াদী স্থিতিশীলতা এবং কর্মক্ষমতা নিশ্চিত করে।
সঠিক তাপ পরিবাহী সিলিকন প্যাড নির্বাচন করা সবচেয়ে গুরুত্বপূর্ণ। এখানে মূল পরামিতিগুলি রয়েছে যা আপনাকে অবশ্যই বিবেচনা করতে হবে, পেশাদার দাবিগুলির স্পষ্টতার সাথে উপস্থাপন করা হয়েছে।
মূল পরামিতি তালিকা:
তাপ পরিবাহিতা:W/m·K-এ পরিমাপ করা হয় (ওয়াট প্রতি মিটার-কেলভিন)। এটি সবচেয়ে গুরুত্বপূর্ণ সম্পত্তি, যা তাপ সঞ্চালনের উপাদানটির অন্তর্নিহিত ক্ষমতা নির্দেশ করে। উচ্চতর মান আরও চাহিদাযুক্ত অ্যাপ্লিকেশনের জন্য ভাল।
কঠোরতা (বা কোমলতা):শোর 00 স্কেলে পরিমাপ করা হয়। একটি কম মান একটি নরম প্যাড নির্দেশ করে, যা ভাল ইন্টারফেস যোগাযোগের জন্য পৃষ্ঠের অনিয়মগুলির সাথে আরও সহজে সামঞ্জস্য করে।
বেধ:বেধের উপলব্ধ পরিসীমা, আপনার সমাবেশের নির্দিষ্ট ফাঁক পূরণের জন্য গুরুত্বপূর্ণ।
ব্রেকডাউন ভোল্টেজ:বৈদ্যুতিক ভোল্টেজ যেখানে উপাদানটি একটি অন্তরক হিসাবে ব্যর্থ হয়। একটি উচ্চ মান আরও ভাল অস্তরক শক্তি নির্দেশ করে।
ভলিউম প্রতিরোধ ক্ষমতা:উপাদানের বৈদ্যুতিক নিরোধক ক্ষমতা একটি পরিমাপ.
অপারেটিং তাপমাত্রা পরিসীমা:তাপমাত্রার স্প্যান যার মধ্যে প্যাড অবনতি ছাড়াই নির্ভরযোগ্যভাবে কাজ করবে।
আপনাকে একটি পরিষ্কার, এক নজরে তুলনা করার জন্য, এখানে একটি সাধারণ সারণী দেওয়া হল যাতে নুওমি কেমিক্যালে আমাদের কিছু মানক পণ্যের গ্রেডের রূপরেখা দেওয়া হল:
| পণ্য গ্রেড | তাপ পরিবাহিতা (W/m·K) | কঠোরতা (শোর 00) | বেধ পরিসীমা (মিমি) | কী অ্যাপ্লিকেশন ফোকাস |
|---|---|---|---|---|
| NM-TG300 | 3.0 | 50 | 0.5 - 5.0 | উচ্চ-কর্মক্ষমতা কম্পিউটিং, GPUs |
| NM-TG500 | 5.0 | 60 | 0.5 - 10.0 | পাওয়ার ইলেকট্রনিক্স, LED আলো |
| NM-TG800 | 8.0 | 70 | 0.5 - 3.0 | সার্ভার, টেলিকম অবকাঠামো |
| NM-TG12 | 12.0 | 80 | 0.5 - 2.0 | স্বয়ংচালিত, উচ্চ-শক্তি IGBTs |
এই টেবিল একটি শুরু বিন্দু. Nuomi কেমিক্যালে, আমরা সবচেয়ে কঠোর এবং অনন্য তাপীয় চ্যালেঞ্জ মোকাবেলা করার জন্য কাস্টম ফর্মুলেশন তৈরিতে বিশেষজ্ঞ।
প্রশ্ন: আমি কিভাবে আমার আবেদনের জন্য সঠিক বেধ নির্ধারণ করব?
ক:সঠিক বেধটি তাপ উৎস এবং তাপ সিঙ্কের মধ্যে যে ফাঁকটি পূরণ করতে হবে তার দ্বারা নির্ধারিত হয়। সাধারণত পরিমাপ করা ব্যবধানের চেয়ে সামান্য বেশি (যেমন, 0.5 মিমি বেশি) প্যাডের বেধ বেছে নেওয়ার পরামর্শ দেওয়া হয়। এটি নিশ্চিত করে যে অ্যাসেম্বলিটি বেঁধে দেওয়া হলে, প্যাডটি সামান্য সংকুচিত হয়, অতিরিক্ত সংকুচিত না হয়ে উভয় পৃষ্ঠে ঘনিষ্ঠ যোগাযোগ তৈরি করে, যা উপাদানগুলির ক্ষতি করতে পারে বা প্যাডের কার্যকারিতা হ্রাস করতে পারে। সর্বদা আপনার ডিজাইনে উত্পাদন সহনশীলতার জন্য অ্যাকাউন্ট করুন।
প্রশ্ন: একটি তাপ পরিবাহী সিলিকন প্যাড একটি কাস্টম আকারে কাটা যাবে?
ক:একেবারে। তাপ পরিবাহী সিলিকন প্যাডগুলির একটি উল্লেখযোগ্য সুবিধা হল তাদের কাস্টমাইজেশনের সহজতা। আপনার উপাদানের পদচিহ্নের সাথে মেলে এগুলিকে কার্যত যে কোনও আকার বা আকারে অবিকল ডাই-কাট করা যেতে পারে। এটি লক্ষ্যবস্তু শীতল করার অনুমতি দেয় এবং উপাদানের ওভারহ্যাং প্রতিরোধ করে যা অন্যান্য উপাদানগুলিতে হস্তক্ষেপ করতে পারে। প্রোটোটাইপিংয়ের জন্য, এগুলি এমনকি একটি ধারালো ফলক বা স্ক্যাল্পেল দিয়ে হাত দ্বারা পরিষ্কারভাবে কাটা যেতে পারে।
প্রশ্ন: একটি সিলিকন-ভিত্তিক প্যাড এবং একটি গ্রাফাইট শীটের মধ্যে পার্থক্য কী?
ক:যদিও উভয়ই তাপ ব্যবস্থাপনার জন্য ব্যবহৃত হয়, তাদের স্বতন্ত্র বৈশিষ্ট্য রয়েছে। তাপ পরিবাহী সিলিকন প্যাডগুলি সাধারণত বৈদ্যুতিকভাবে অন্তরক, নরম এবং ত্রিমাত্রিক শূন্যস্থান পূরণে চমৎকার। তারা তাপীয় স্থানান্তর এবং যান্ত্রিক কুশনিং উভয়ই প্রদান করে। অন্যদিকে, গ্রাফাইট শীটগুলি প্রায়শই প্ল্যানার ডিরেকশনে (X-Y অক্ষ) অত্যন্ত পরিবাহী কিন্তু তাদের পুরুত্বের (Z-অক্ষ) মাধ্যমে কম কার্যকর হতে পারে। এগুলি বৈদ্যুতিকভাবে পরিবাহী, যা বিচ্ছিন্নতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলিতে একটি ত্রুটি হতে পারে। পছন্দটি সম্পূর্ণরূপে আপনার নির্দিষ্ট তাপীয়, বৈদ্যুতিক এবং যান্ত্রিক প্রয়োজনীয়তার উপর নির্ভর করে।
শুধুমাত্র একটি উচ্চ-মানের প্যাড থাকা যথেষ্ট নয়; সঠিক আবেদন মূল।
পৃষ্ঠ প্রস্তুতি:উপাদান এবং তাপ সিঙ্ক উভয় পৃষ্ঠতল পরিষ্কার, শুষ্ক এবং তেল, ধুলো, বা পুরানো তাপ উপাদান অবশিষ্টাংশ মুক্ত নিশ্চিত করুন।
সাবধানে হ্যান্ডলিং:প্রতিরক্ষামূলক লাইনারগুলি সরান (যদি উপস্থিত থাকে) এবং দূষণ এড়াতে প্যাডটিকে এর প্রান্ত দিয়ে পরিচালনা করুন।
সুনির্দিষ্ট বসানো:উপাদানটির উপর প্যাডটি সাবধানে সারিবদ্ধ করুন। একবার স্থাপন করার পরে, এটিকে পুনরায় স্থাপন না করার চেষ্টা করুন, কারণ এটি বায়ু বুদবুদগুলিকে আটকাতে পারে।
নিরাপদ সমাবেশ:প্যাডের জন্য প্রস্তাবিত কম্প্রেশন ফোর্স অনুযায়ী সামঞ্জস্যপূর্ণ চাপ প্রয়োগ করে হিট সিঙ্কটিকে সমানভাবে বেঁধে দিন। এটি একটি অভিন্ন ইন্টারফেস এবং সর্বোত্তম তাপ স্থানান্তর নিশ্চিত করে।
দুই দশকেরও বেশি সময় ধরে, নুওমি কেমিক্যাল (শেনজেন) কোং লিমিটেডের দলটি বৈশ্বিক ক্লায়েন্টদের জন্য বস্তুগত বিজ্ঞান, প্রকৌশল অত্যাধুনিক তাপীয় সমাধানের অগ্রভাগে রয়েছে। আমরা বুঝতে পারি যে আপনার তাপীয় চ্যালেঞ্জ অনন্য। এজন্য আমরা শুধু পণ্য বিক্রি করি না; আমরা অংশীদারিত্ব প্রদান.
আমাদের দক্ষতা আমাদেরকে শুধুমাত্র স্ট্যান্ডার্ড থার্মাল কন্ডাক্টিভ সিলিকন প্যাডের একটি বিস্তৃত পরিসর অফার করতে দেয় না বরং কাস্টম ফর্মুলেশনগুলিতে আপনার সাথে সহযোগিতা করার জন্যও। আপনার স্নিগ্ধতা এবং পরিবাহিতার একটি নির্দিষ্ট ভারসাম্য, একটি অনন্য রঙ, বা একটি কাস্টম ডাই-কাট আকৃতির প্রয়োজন হোক না কেন, আমাদের সরবরাহ করার প্রযুক্তিগত ক্ষমতা রয়েছে।
তাপীয় চ্যালেঞ্জগুলিকে আপনার উদ্ভাবনকে সীমাবদ্ধ করতে দেবেন না। আসুন আমরা আপনাকে শীতল, আরও নির্ভরযোগ্য এবং আরও দক্ষ ইলেকট্রনিক্স তৈরি করতে সাহায্য করি।
যোগাযোগআমাদের আজ এNuomi কেমিক্যাল (Shenzhen) Co., Ltd.আপনার প্রকল্পের প্রয়োজনীয়তা নিয়ে আলোচনা করতে এবং বিনামূল্যে নমুনার অনুরোধ করতে। আসুন একসাথে আপনার তাপীয় সাফল্যকে প্রকৌশলী করি।
